Slotted Line, bir yük ile sonlandırılmış iletim hattındaki iletilen ve yansıyan elektrik alanlardan oluşan Duran Dalga Örüntüsü’ne ait parametreleri elde etmek için kullanılmaktadır.

Slotted Line, coaxial transmission line yapısında olup; üreteç portu, yük portu ve prob portu olmak üzere 3 porttan oluşmaktadır.

Üreteç portundan iletilen RF sinyalin yük portundaki yükün değerine bağlı olarak oluşturduğu duran dalgadan, prob portu yardımıyla farklı konumlarda alınan elektrik alan örnekleriyle yükün VSWR değeri hesaplanabilmektedir. VSWR değeri ve duran dalganın çukur noktasının yüke olan elektriksel uzaklığı yardımıyla yükün empedansı hesaplanabilmektedir.

Duran dalganın periyodu ile iletim hattındaki RF sinyalin dalga boyu birbirleriyle orantılı olmaktadır.

Uygulamalar :

• Karakteristik Empedans Kavramı
• Duran Dalgalar Kavramı
• Smith Chart
• Dalga Boyu Deneyi
• VSWR Ölçümleri
• Yük Empedans Ölçümü

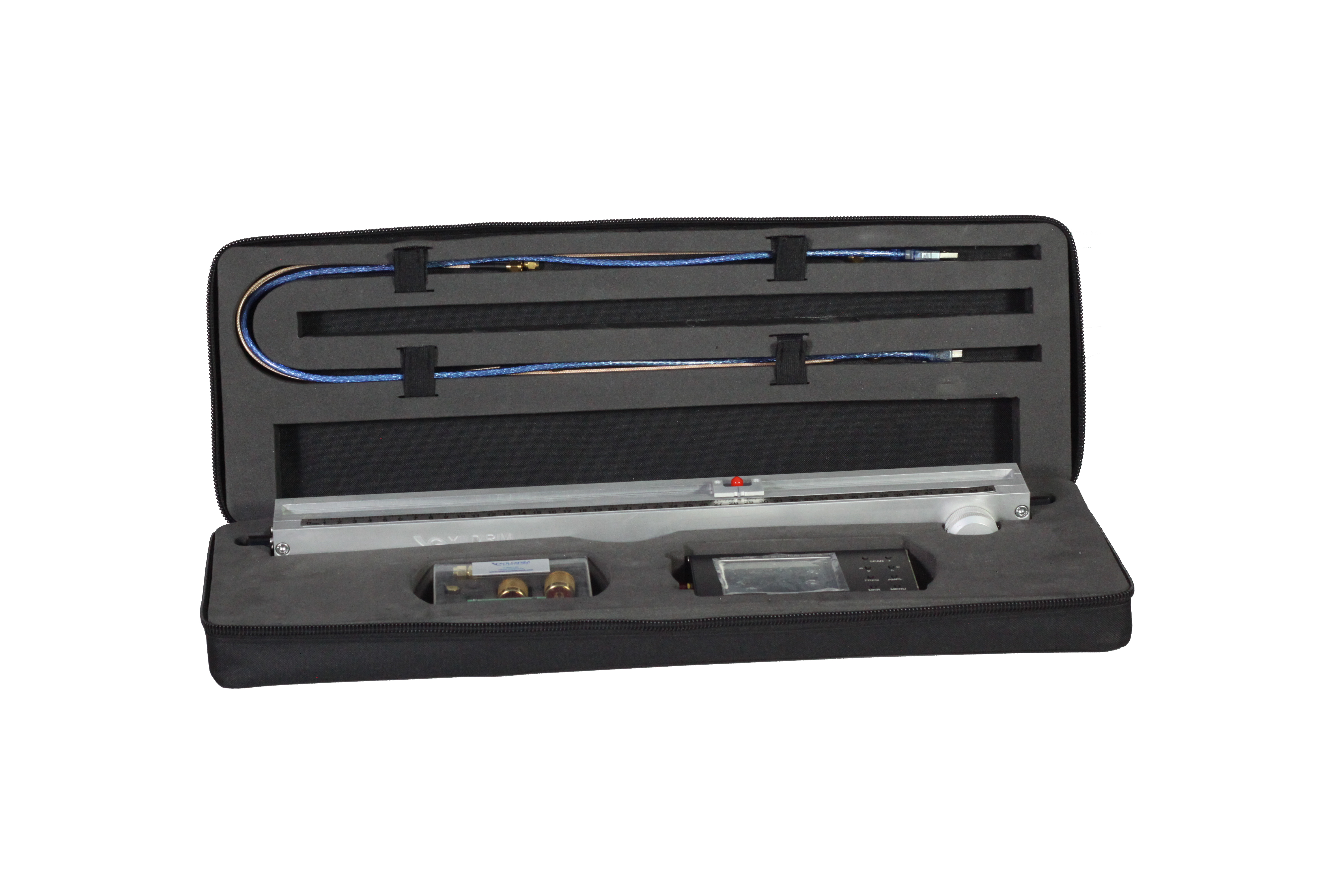

Set İçeriği :

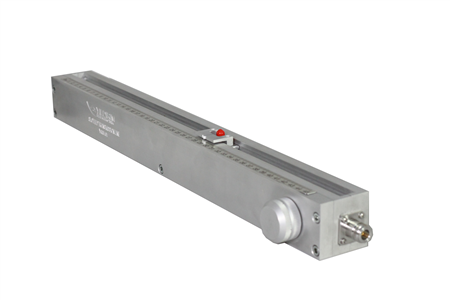

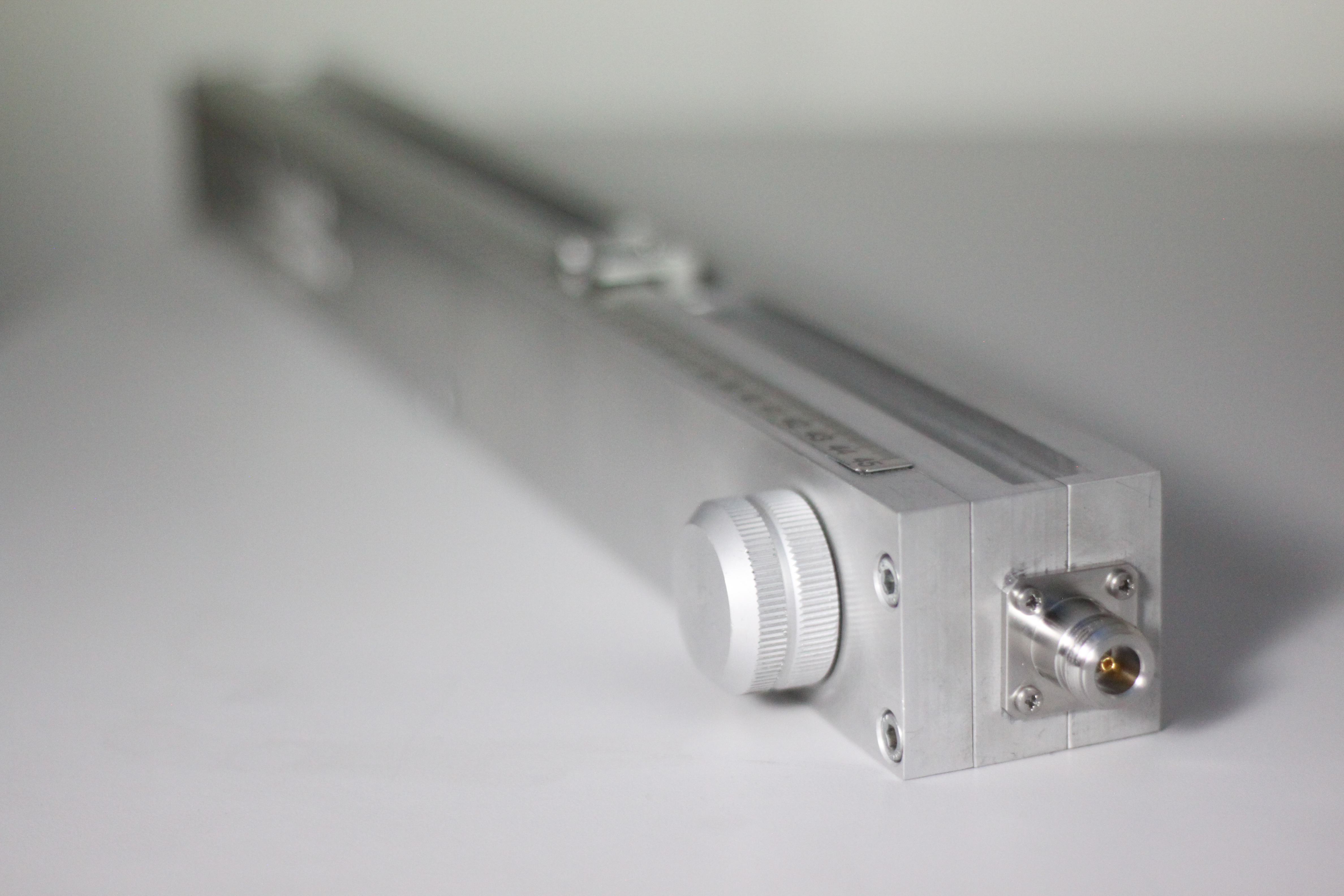

• Slotted Transmission Line
• Taşınabilir Spektrum Analizör

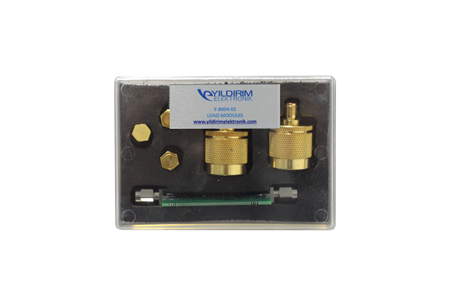

• Kısa devre yük seti
• Açık devre yük
• 50 Ohm Yük
• VSWR 2:1 yük
• VSWR 4:1 yük
• Bağlantı aksesuarları

Taşınabilir Spektrum Analizör :
