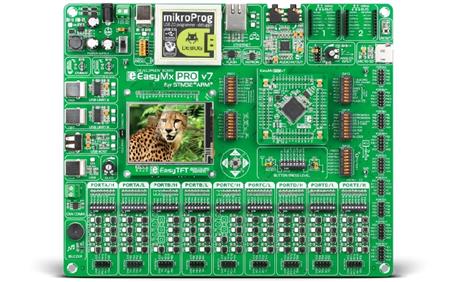

STM32 ARM için EasyMx Pro v7 Geliştirme Kartı

Teknik Eğitim Seti → Mikroişlemci ve Mikrodenetleyici Laboratuvarı → STM32 ARM için EasyMx Pro v7 Geliştirme Kartı

Sipariş No : MIKROE-1099-F

STM32 ARM için EasyMx Pro v7 Geliştirme Kartı

MIKROE-1099-F

Kutu içeriği;
  • Easy Mx Pro for STM32 Kartı,
  • Ürün CD si,
  • USB Kablo,
  • Devre şeması ve kullanım kitabı
Not: Touch panel kalemi, DS1820 ve LM35 Sıcaklık Sensörleri, 8GB Sd Kart opsiyoneldir.

EasyMx PRO™ v7 kartı, ARM®Cortex™-M3 ve Cortex™-M4 mikrodenetleyicileri için geliştirme platformudur.

Kart çeşitli uygulamalar için gerekli olan Ethernet, USB, CAN, Audio Codec, MMC, Serial Flash, I2C, Touch TFT v.s birçok uygulama modülünü içerir.

On-board mikroProg ™ programcısı ve debugger sayesinde başka bir programlayıcı gerektirmez.


Ürün, STM32F107VCT6 MCU içeren MCU MODÜLÜ ile gelmektedir.

KART ÜZERİNDEKİ DONANIMLAR
  • USB 2.0 on-board programmer and debugger
  • Board üzerindeki USB 2.0 destekli ST-LINK v2 programlama arabirimi, ilave bir programlayıcıya ihtiyaç duymadan ve ARM entegresini devre üzerinden sökmeden programlama imkanı sağlamaktadır. Programlayıcı sayesinde ana mikrodenetleyiciyi programlayabilir ve değişken değerleri görebilirsiniz. (Special Function Register, RAM, CODE ve EEPROM)

Teknik Şartname

ARM GELİŞTİRME SETİ TEKNİK ÖZELLİKLERİ:

  1. Kart STM32 ARM® Cortex™-M3 ve Cortex™-M4 İşlemcilerini desteklemelidir.
  2. Kart, USB-2.0 üzerinden enerjisini almalı ve ayrı bir güç kaynağına gerektirmemeli
  3. Kart, Üzerindeki işlemcileri USB-2.0 üzerinden programlamalı ve ayrı bir programlayıcı cihaz ya da yazılıma gerektirmemelidir.
  4. Geliştirme kartı STM32F107VCT6 MCU modülü ile kullanılabilmeli. Bu modül ürün ile beraber verilmelidir.
  5. Kart üzerinde;
    • Çıkışlar için ledler.
    • Girişler için butonlar.
    • 2 adet USB UART, 1 adet USB HOST, 1 adet USB iletişim portları olmalıdır.
    • CAN haberleşme portu bulunmalıdır.
    • DS 1820 ve LM35 sıcaklık sensörü girişi bulunmalıdır.
    • Ethernet portu olmalıdır.
    • Kulaklık ve mikrofon girişleri olmalıdır.
    • Micro SD Kart yuvası olmalıdır.
    • Renkli TFT Ekran olmalıdır.
    • Yön tuşları bulunmalıdır.
    • Seri Eprom ve Flash devresi olmalıdır.
    • ADC girişler için trimpot olmalıdır.
    • RESET devresi.
    • Pull-up / pull-down port tanımlama.
    • Buzzer devresi olmalıdır.
  6. Ürünle beraber DS1820 ve LM35 sensörleri verilmelidir.
  7. Ürünle beraber renkli TFT dokunmatik ekran verilmelidir.
  8. Ürünle beraber USB kablo, programlama yazılımı ve örnek kodları içeren kısıtlı versiyon derleyici yazılımı ve kitapçıklar verilmelidir.
  9. Ürün altına takılacak pleksi koruma altlığı bulunmalıdır.
  10. İlave uygulama kartları ekli listede belirtildiği gibi olmalıdır.
