STM32 ARM için MikroLAB Geliştirme Kartı

Teknik Eğitim Seti → Mikroişlemci ve Mikrodenetleyici Laboratuvarı → STM32 ARM için MikroLAB Geliştirme Kartı

Sipariş No : MIKROE-2016

STM32 ARM için MikroLAB Geliştirme Kartı

MIKROE-2016

mikroLAB for STM32, ST'nin STM32 MCU geliştirme için gerekli her şeyi içeren bir geliştirme kitidir. MikroElektronika'nın en çok tercih edilen kartlarından olan EasyMx for STM32 v7 içerir. Bunun yanında yine en çok tercih edilen derleyicilerden olan ve bir çok örnek kod barındıran mikroC for ARM içerir. Ayrıca gerekli bir çok aksesuara ve en önemlisi lisanslı Visual TFT'ye (99$ değerinde) ücretsiz sahip olabilirsiniz.

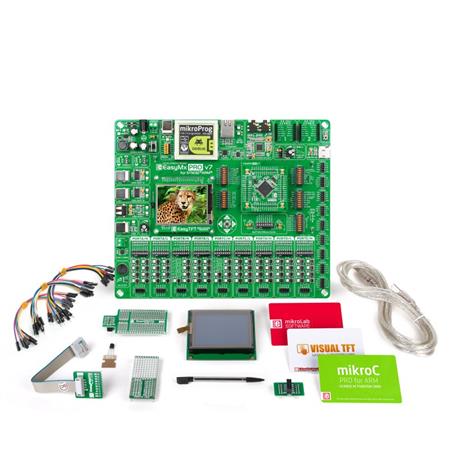

Kutu İçeriği
  • EasyMx PRO v7 for STM32 development board
  • mikroC for ARM (installation on USB flash + license activation card)
  • FREE BONUS: Visual TFT (installation on USB flash + license activation card)
  • EasyPROTO board
  • SmartPROTO board
  • EasyTEST board
  • Proto click
  • Graphic LCD 128x64 with TouchPanel
  • Plastic Pen for TouchPanel
  • DS1820 Temperature Sensor
  • Wire Jumpers Female to Female (15cm length, 10pcs)
  • Wire Jumpers Male to Male (15cm length, 10pcs)
  • Wire Jumpers Female to Male (15cm length, 10pcs)

Teknik Şartname

ARM GELİŞTİRME SETİ TEKNİK ÖZELLİKLERİ:

  1. Kart STM32 ARM® Cortex™-M3 ve Cortex™-M4 İşlemcilerini desteklemelidir.
  2. Kart, USB-2.0 üzerinden enerjisini almalı ve ayrı bir güç kaynağına gerektirmemeli
  3. Kart, Üzerindeki işlemcileri USB-2.0 üzerinden programlamalı ve ayrı bir programlayıcı cihaz ya da yazılıma gerektirmemelidir.
  4. Geliştirme kartı STM32F107VCT6 MCU modülü ile kullanılabilmeli. Bu modül ürün ile beraber verilmelidir.
  5. Kart üzerinde;
    • Çıkışlar için ledler.
    • Girişler için butonlar.
    • 2 adet USB UART, 1 adet USB HOST, 1 adet USB iletişim portları olmalıdır.
    • CAN haberleşme portu bulunmalıdır.
    • DS 1820 ve LM35 sıcaklık sensörü girişi bulunmalıdır.
    • Ethernet portu olmalıdır.
    • Kulaklık ve mikrofon girişleri olmalıdır.
    • Micro SD Kart yuvası olmalıdır.
    • Renkli TFT Ekran olmalıdır.
    • Yön tuşları bulunmalıdır.
    • Seri Eprom ve Flash devresi olmalıdır.
    • ADC girişler için trimpot olmalıdır.
    • RESET devresi.
    • Pull-up / pull-down port tanımlama.
    • Buzzer devresi olmalıdır.
  6. Ürünle beraber DS1820 ve LM35 sensörleri verilmelidir.
  7. Ürünle beraber renkli TFT dokunmatik ekran verilmelidir.
  8. Ürünle beraber Dokunmatik Panelli 128x64 Çözünürlükte Grafik LCD verilmelidir.
  9. Dokunmatik panel üzerinde kullanım için dokunmatik panel kalemi verilmelidir.
  10. Ürün üzerinde denemeler yapabilmek için ürün ile beraber EasyPROTO kartı, SmartPROTO kartı ve Proto click kartı verilmelidir.
  11. Ürün üzerindeki I/O ları dışarıdan rahat kullanabilmek için EasyTEST kartı verilmelidir.
  12. Derleyici yazılım olan “mikroC for ARM” yazılımının tam sürümü verilecektir.
  13. TFT Grafik arayüz tasarlama yazılımı olan “Visual TFT” yazılımının tam sürümü verilecektir.
  14. Ürünle beraber USB kablo, programlama yazılımı ve kitapçıklar verilmelidir.
  15. Paket içeriğinde 15cm uzunluğunda, 10’ar adet Erkek-Erkek, Erkek-Dişi, Dişi-Dişi kablo grubu verilecektir.

Ürünün Teknik Şartnamesini İndir
