Spartan 3E Starter Kit

Teknik Eğitim Seti → Sayısal Tasarım ve FPGA Laboratuvarı → Spartan 3E Starter Kit

Sipariş No : Y-0057-01

Spartan 3E Starter Kit

FPGA Uygulama Kiti

FPGA (Field Programmable Gate Array) Uygulama Kiti

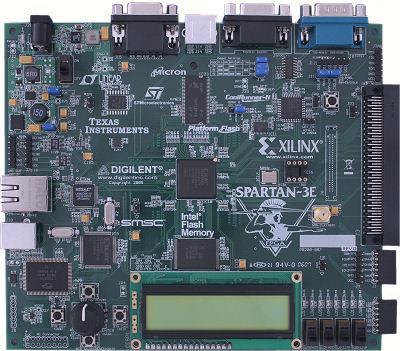

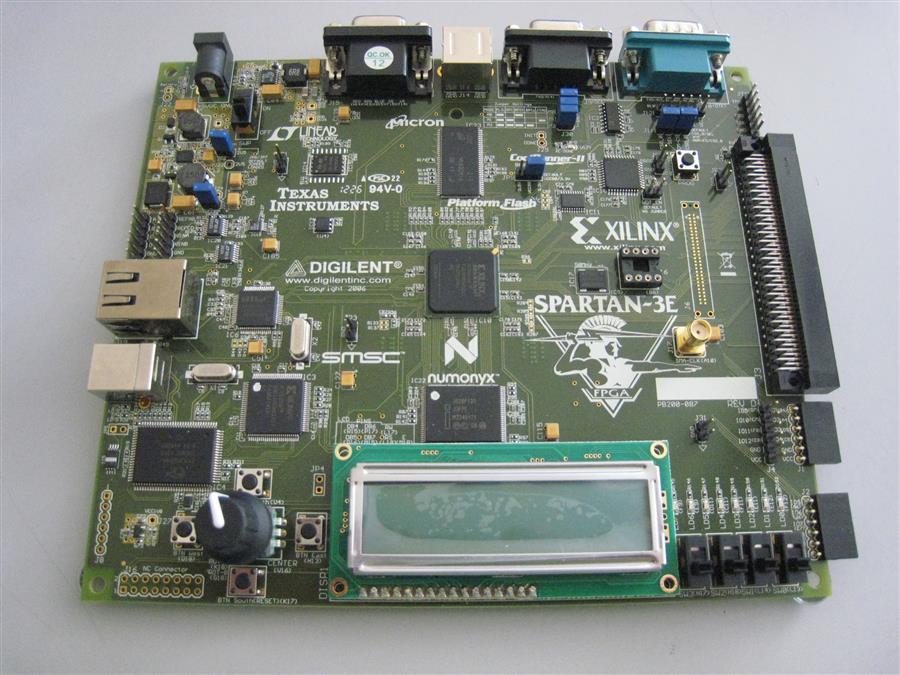

Spartan 3E Starter Kit, Digilent firmasının Xilinx Spartan 3E 500 model (Xilinx XC3S500E) FPGA sını kullanarak ürettiği bir geliştirme platformudur. Xilinx firmasının, FPGA ürünlerini kullanmayı hedefleyenler bu kartı kullanarak FPGA i deneyebilir ve çeşitli uygulamalar yapılabilir. Ayrıca kart üzerinde Xilinx XCF04 CPLD bulunmaktadır.
  • Xilinx XC3S500E FPGA
  • Xilinx XCF04 Platform Flash for storing FPGA configurations
  • 32MB Micron DDR SDRAM
  • 16MB Numonyx StrataFlash
  • 2MB ST Microelectronics Serial Flash
  • Linear Technologies Power Supplies
  • Texas Instruments TPS75003 Triple-Supply Power Management IC
  • SMSC LAN83C185 Ethernet PHY

KART ÜZERİNDEKİ KONNEKTÖRLER ve DONANIMLAR
  • 100-pinli FX2 Hirose konnektörü
  • 3 adet 6-pin Pmod konnektorü
  • 1 adet VGA konnektörü
  • PS/2 keyboard konnektörü
  • 2 adet DB9 RS-232 konnektörü
  • RJ-45 Ethernet konnektörü
  • opsiyonel LCD modulü için 16-pin header
  • Yüksek hızlı saat girişi için SMA konnektörü
  • 16x2 LCD ekran, 4 çıkışlı DAC, 2 girişli ADC,
  • Döner kodlayıcı (rotary encoder), 128 Mbit Flash bellek,
  • 64 Mbyte SDRAM, EEPROM,
  • Toplam 48 pinlik genişleme portları, 4 buton, 8 LED.

Teknik Şartname

FPGA KARTI TEKNİK ŞARTNAMESİ

Kart üzerinde aşağıdaki bileşenler bulunmalıdır

  1. Kart Spartan-3E (XC3S500E-4FG320C) çekirdeğe sahip olmalıdır.
  2. Platform Flash (XCF04S-VOG20C) bulunmalıdır.
  3. En az 50 MHz osilatör
  4. Kullanıcı saat sinyalleri için açık slotları bulunmalıdır.
  5. En az 128 Mbit paralel Flash olmalı.
  6. En az 16 Mbit SPI Flash cihazları olmalı.
  7. En az 64 MByte DDR SDRAM olmalı.
  8. Ethernet 10/100 PHY olmalı.
  9. JTAG USB yükleme portu olmalı.
  10. En az İki tane 9-pin RS-232 seri port olmalı.
  11. PS/2-stili fare ve klavye bağlantıları olmalı.
  12. 15-pinli VGA bağlantısı (4,096 renk için) olmalı.
  13. Bir FX2 100-pinli ve iki tane 6-pinli bağlantı noktaları olmalı.
  14. En az 20 tane standart pinli giriş/çıkışı olmalı.
  15. PWM ses için stereo mini-jack olmalı.
  16. Dönen ve basılabilen fonksiyon tuşu olmalı.
  17. En az 8 tane LED çıkışı olmalı.
  18. En az 4 tane kaymalı anahtar olmalı.
  19. En az 4 tane basmalı anahtar olmalı.
  20. 16 karakterli, 2 satırlık LCD olmalı.
  21. Kutu içeriğinde Spartan 3E kartı, 2x16LCD, USB kablo, güç adaptörü olmalıdır.
  22. Gerekli yazılımlar üreticinin sitesinden indirilerek kullanılabilmelidir.

Ürünün Teknik Şartnamesini İndir

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

Spartan 3E Starter.pdf
