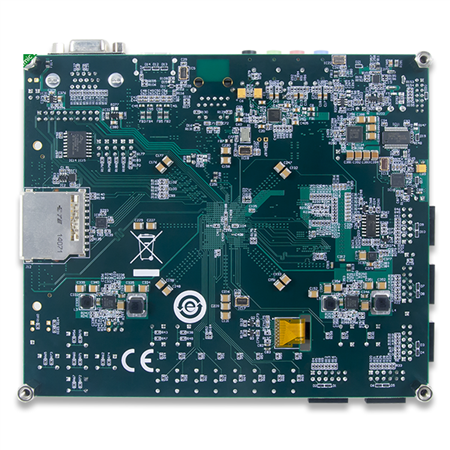

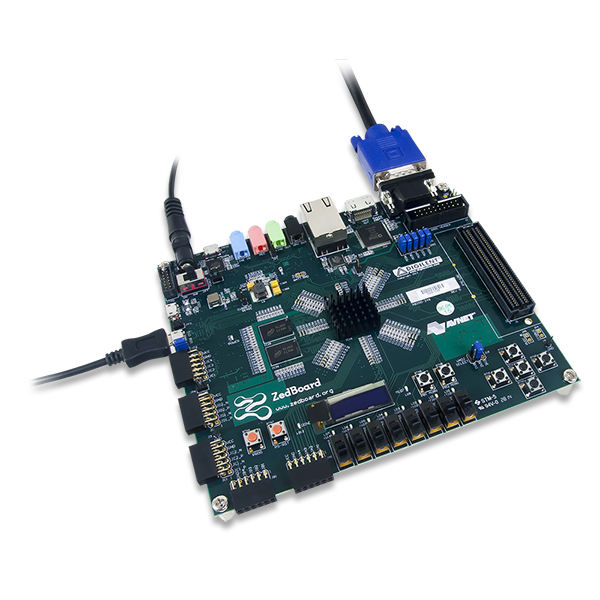

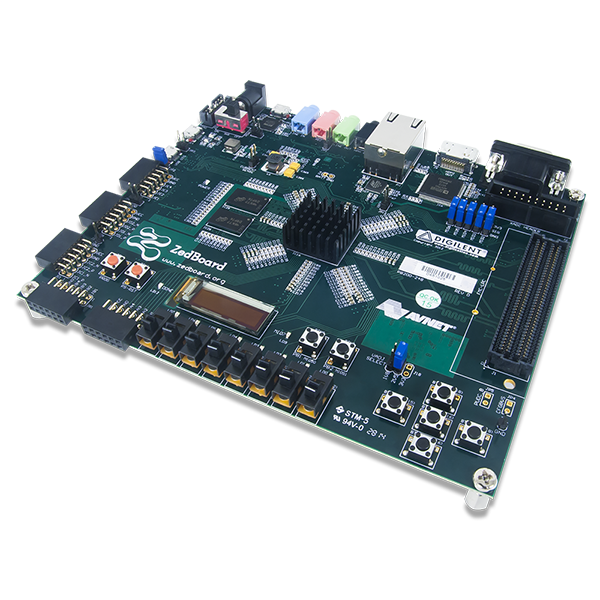

ZedBoard, Xilinx Zynq™-7000' nin tüm programlanabilir SoC (AP SoC)ları için düşük maliyetli bir geliştirme kartıdır. Bu board Linux, Android, Windows® veya diğer OS / RTOS tabanlı tasarımlar oluşturmak için gereken her şeyi içerir. Ek olarak, birkaç genişletme konektörü, kolay kullanıcı erişimi için işleme sistemi ve programlanabilir lojik I / O'ları açığa çıkarır. ZedBoard ile eşsiz ve güçlü tasarımlar oluşturmak için Zynq-7000 AP SoC sıkıya bağlanmış ARM® işlemci sisteminden ve 7 serisi programlanabilir lojiklerinden yararlanın. ZedBoard kiti, www.zedboard.org topluluk web sitesi tarafından desteklenmekte olup burada kullanıcılar, Zynq tasarımları üzerinde çalışan diğer mühendislerle işbirliği yapabilirler.
Özellikler
- Xilinx Zynq-7000 AP SoC XC7Z020-CLG484
- Dual-core ARM Cortex™-A9
- 512 MB DDR3
- 256 MB Quad-SPI Flash
- 4 GB SD card
- On-board USB-JTAG Programming
- 10/100/1000 Ethernet
- USB OTG 2.0 and USB-UART
- Dijital Ses işlemcisi ADAU1761 SigmaDSP® Stereo, 96 kHz, 24-Bit Audio Codec
- HDMI/DVI verici ADV7511 225 MHz HDMI verici (1080p HDMI, 8-bit VGA, 128x32 OLED)
- PS & PL I/O expansion (FMC, Pmod, XADC)
Örnek Uygulamalar
- Video işleme
- Motor kontrolü
- Yazılım ivmesi
- Linux/Android/RTOS geliştirmeleri
- Gömülü ARM® işleme
- General Zynq™-7000 AP SoC prototip

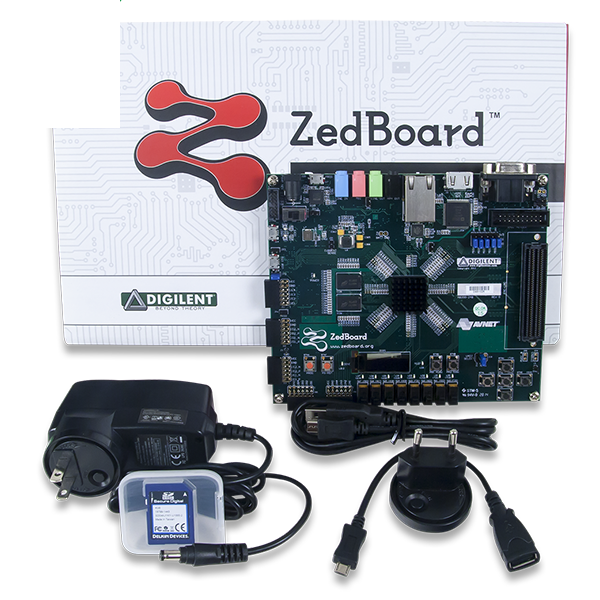

Kutu İçeriği :
- ZedBoard 7020 baseboard
- 12 V AC/DC güç kaynağı
- 4 GB SD kart
- Micro-USB kablo
- USB Adaptör: Erkek Micro-B Dişi Standard-A
- Başlangıç kılavuzu
- Xilinx Vivado® Design Edition(device locked to 7Z020) Lisans
