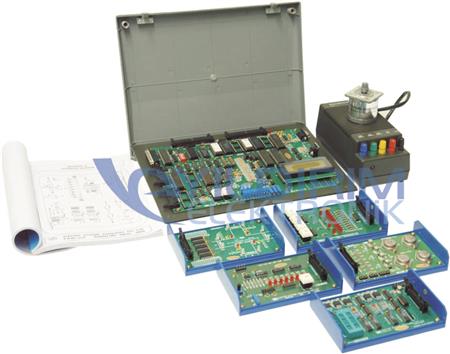

8086 / 88 MİKROİŞLEMCİ EĞİTİM SETİ VE UYGULAMA MODÜLLERİ
TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) 8086/88 Mikroişlemci Eğitim Seti, Intel 8086 yada 8088 mikroişlemcileri destekleyen ve diğer donanımları ile de bir Mikroişlemci Eğitim Setinde olması gereken bütün arabirimlere sahip, 8 Mhz hızında çalışmakla birlikte daha düşük hızlarda da çalıştırılması mümkün olmalıdır. Sistem üzerinde bulunan jumper ve dip-switchlerle, istenen konfigürasyona ayarlama imkanı olmalı ve istendiğinde bağımsız, istendiğinde RS232 arabirimi ile bir PC ile birlikte çalıştırılabilmelidir.
3) Eğitim seti içeriği aşağıda belirtilenleri kapsamalıdır.
• Sistem üzerinde 1MB RAM, 512 KB ye kadar arttırılabilen 128 KB ROM
• 1 adet printer arabirimi
• LCD ekran arabirimi
• 2 adet RS232/RS485 arabirimi ve 8 bit DAC
• 12 bit ADC
• En az 5 adet deney modülü ile gerek CPU donanımı, gerek arabirimler ve gerekse yazılım örneklerle anlatılmalıdır.
• PC arabirim kontrol yazılımı
• Bütün deney modüllerinin deney kılavuzları ve tüm sistemin kullanım kılavuzu bulunmalıdır.
4) Uygulama modülleri ile asgari aşağıdaki uygulamalar yapılabilmelidir.
4.1) ASANSÖR KONTROLÜ MODÜLÜ
Asansör kontrolü deney modülünde, 4 kat, bu katları belirten 4 adet led ve çağırma botunu bulunmalıdır. İstek yapılan kata asansör, yazılımın kullanımıyla ulaşmalıdır. Asansörü fiziksel olarak yukarı aşağı kayan Led'ler simgelemelidir.
4.2) TRAFİK SİNYALİZASYON MODÜLÜ
Trafik sinyalizasyon deney modülünde çift yönlü ve 4 yollu bir kavşak model alınmalı, sistemde toplam kırmızı, yeşil ve sarı olmak üzere üç renkte yol ağızlarında ve kavşak göbeğinde olmak üzere toplam 24 adet LED bulunmalıdır. Bu ledler yazılım ile kontrol edilmektedir.
4.3) ADIM MOTOR KONTROLÜ MODÜLÜ
Adım-motor kontrolü deney modülünde, +5-12VDC ve 3 Kg cm torku olan unipolar (çift kutuplu) bir adım motoru ve sürücü donanımı bulunmalıdır. Yazılım ile kontrol edilen sürücü girişleri farklı kontrol sinyallerini güçlendirmeli ve motorun istenen biçimde çalışmasını sağlamalıdır.
4.4) SICAKLIK KONTROLÜ VE DAC MODÜLÜ
Sıcaklık kontrolü ve DAC deney modülünde, 8 bit çözünürlüğü olan bir DAC ve bir adet karşılaştırıcı bulunmalıdır. Sistemde sıcaklık sensörü olarak bir termistör kullanılmalıdır. Deney modülünde, Analog/dijital ve dijital/analog dönüştürücü kullanımı, ardışık en iyi yaklaşım tekniğinin (Succesive Approximation Technique) kullanımı ve sıcaklık kontrol teknikleri ile ilgili denemeler yapılabilmelidir.
4.5) EPROM PROGRAMLAYICI MODÜLÜ
Eprom Programlayıcı Deney Modülü, 2716 dan 27512 ye kadar olan Epromları programlayabilme kapasitesine sahip olamlıdır. Programlayıcı, Mikroişlemci ana kartının deney modül portları kullanılarak çalışmalıdır.
• Tüm modüllerde standart donanım ve güç kaynağı ile birlikte bir adet örnek yazılım verilmektedir. Kullanıcıların istedikleri sinyali, yazılımı değiştirerek denemeleri mümkün olmalıdır.
5) Eğitim seti ana kartı aşağıda belirtilen özelliklerde olmalıdır.
• Intel 8086/8088 CPU @ 8MHz CPU
• 128 KB LDC ROM
• 2 slot 128 KB – 1024 KB EPROM
• 1 MB RAM
• Intel 8284Timer / Clock Jenerator
• 3x16 bit Intel 8253Programlanabilir Timer / Clock
• On-board USART SCN 2681 75 - 19.200 bps
• Kesme 8259A / 8 Kaynak
• 8288 Veri yolu Kontrolü
• PC Keyboard Arabirimi8042 UPI
• 8042 ve 8255Klavye / LCD Displey Kontrolü
• I/O (5 x 8255A) 1 x RS 232 portu, 1 x Kontrol & Kesme portu, 1 x Adres & Data portu, 2 x Programlanabilir deney portları, PC Keyboard portu, LDC Ekran portu, Centronics Paralel Printer portu
• 12 bit / 8 kanal ADC
• 8 bit / 1 kanal DAC
• 102 Tuş PC keyboard,
• 20 x 4 LCD Ekran
• Güç Kaynağı + 5 VDC @ 3 A, + 12 VDC @ 250 mA, - 12 VDC @ 100 mA, + 30VDC @ 100 mA
6) 8086/88 Mikroişlemci Eğitim Seti, bilgisayar teknolojilerinde ve endüstriyel kontrol uygulamalarda Mikroişlemci kullanımının temellerinin öğretiminde ve ARGE çalışmalarında kullanıma elverişli olmalıdır.
7) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
8) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
